TRAK WIELOLINOWY PELLEGRINI TYPU DECAWIRE

Obszerny artykuł na temat traka Pellegrini DECAWIRE publikowany był w Kurierze Kamieniarskim rok temu (KK nr 4/2015 sierpień 2015). Trak posiada kilka nowych, ciekawych rozwiązań technicznych i dziś je przypominamy ponieważ pierwszy taki trak został uruchomiony w Polsce. Trak wielolinowy Pellegrini DECAWIRE pracuje w Strzegomiu w firmie Granite Von Striegau Sp. z o.o.

Konstrukcja mechaniczna jest zbliżona do znanych w Polsce traków Pentawire i Polywire – solidne słupy pionowe z precyzyjnymi prowadnicami i śrubami pociągowymi chronionymi osłonami harmonijkowymi. Po stronie napędowej znajduje się bęben o dużej średnicy 235 cm z lekkiego stopu z rowkami na liny naciętymi co 1 cm.

Przy zmianie rozstawu cięcia należy jedynie przełożyć liny na odpowiedni rowek. Po stronie napinającej znajduje się 10 oddzielnych kół o średnicy 200 cm. Długość wału, na którym one pracują, umożliwia cięcie przy użyciu wszystkich 10 lin płyt o grubości do 10 cm.

Liny diamentowe są napinane poprzez opatentowany system Multipull elektryczno–hydraulicznie, dzięki czemu naprężenie każdej liny jest jednakowe i stabilne w czasie pracy. Innowacją jest system zmiany rozstawu kół napinających, czyli grubości ciętych płyt. Koła napinające są przesuwane wzdłuż wału, zaś ich rozstaw można regulować przekładając odpowiednie przekładki dystansowe – mają one specjalny kształt umożliwiający zmianę rozstawu bez zdej-mowania poszczególnych kół z wału. Po prostu luzuje się nakrętkę mocującą pakiet kół, przesuwa ręcznie odpowiednie koła napinające, wkłada przekładki o wymaganej szerokości i ponownie skręca koła. Rozwiązanie to zapewnia bezawaryjność pracy – jest bowiem mniej skomplikowane od mechanicznych czy elektrycznych układów zmiany rozstawu kół, a jednocześnie zapewnia dużą szybkość zmiany grubości ciętych elementów.

Nowością jest także zastosowanie dużego bębna o średnicy 80 cm, z rowkami co 1 cm, po stronie napinania, który prowadzi liny diamentowe. Stabilizuje on pracę lin i zapewnia dużą precyzję cięcia, nawet przy zużytych okładzinach na kołach napinających lub ło-żyskach kół. Dodatkowo w celu wydłużenia żywotności łożysk kół napinających zmodyfikowano w tej maszynie system ich smarowania. Łożyska są smarowane automatycznie olejem, a smarowanie jest wspomagane pneumatycznie.

Wymiary traka zostały zaprojektowane tak, że możliwe jest cięcie na nim nawet dużych bloków o szerokości do 3,5 m i wysokości do 2,1 m. Długość każdej liny diamentowej wynosi 24 m.

INWESTYCJA

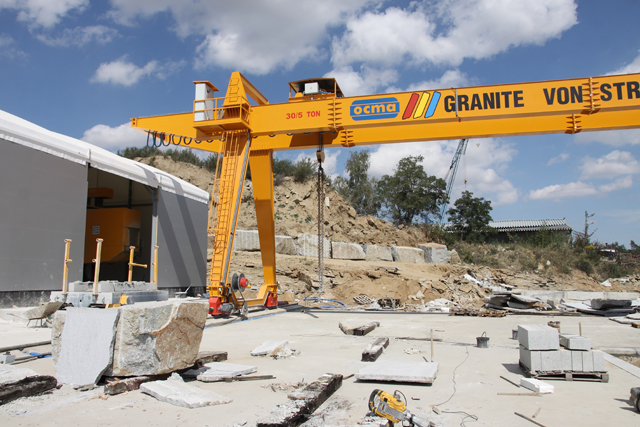

Firma, która zdecydowała się na zakup traka wielolinowego Pellegrini DECAWIRE to Granite Von Striegau Sp. z o.o. ze Strzegomia eksploatująca kamieniołom w Kostrzy i specjalizująca się m. in. w produkcji kra-wężników i kostki granitowej.

Ponieważ w ostatnim czasie sporą popularnością cieszy się tzw. kostka paryska (produkowana z płyt), firma zdecydowała się na zakup łupiarki bramowej do produkcji takiej kostki.

Posiadane przez firmę sześć „jednolinek” nie byłoby jednak w stanie zapewnić potrzebnej ilości materiału wsadowego w postaci płyt. Dlatego w grudniu zeszłego roku zapadła decyzja o zakupie Pellegrini DECAWIRE. Chociaż maszyna może ciąć płyty w różnym rozmiarze, to głównym jej zadaniem w firmie będzie cięcie płyt do produkcji kostki.

Maszyna już pracuje. Jak powiedział nam inwestor: „od uruchomienia przetarła już 3000 metrów kwadratowych i na razie sprawdza się w 100 procentach”.

Ze względu na konieczność zapewnienia maszynie wody chłodzącej dobrej jakości, inwestycję uzupełniła także nowa oczyszczalnia ścieków.

Źródło: Kurier kamieniarski

Autor: Grzegorz Gryzło | Data: czwartek, 22 września 2016
